支撑架/叉架铣底面夹具设计solidworks三维模型CAD图纸C24856

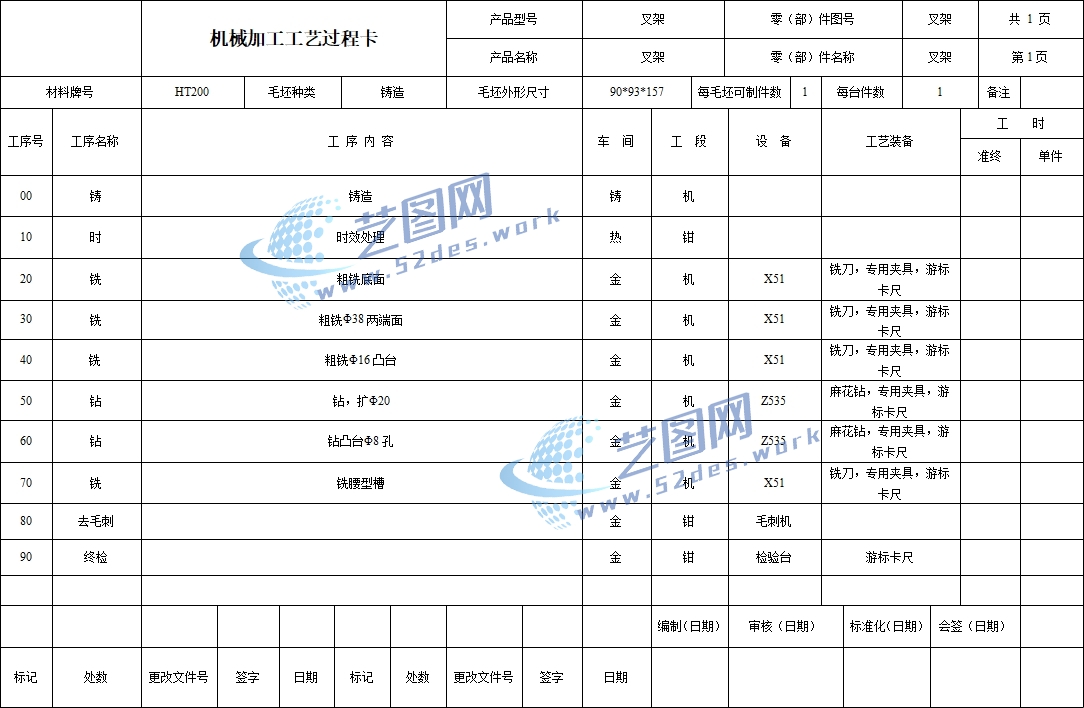

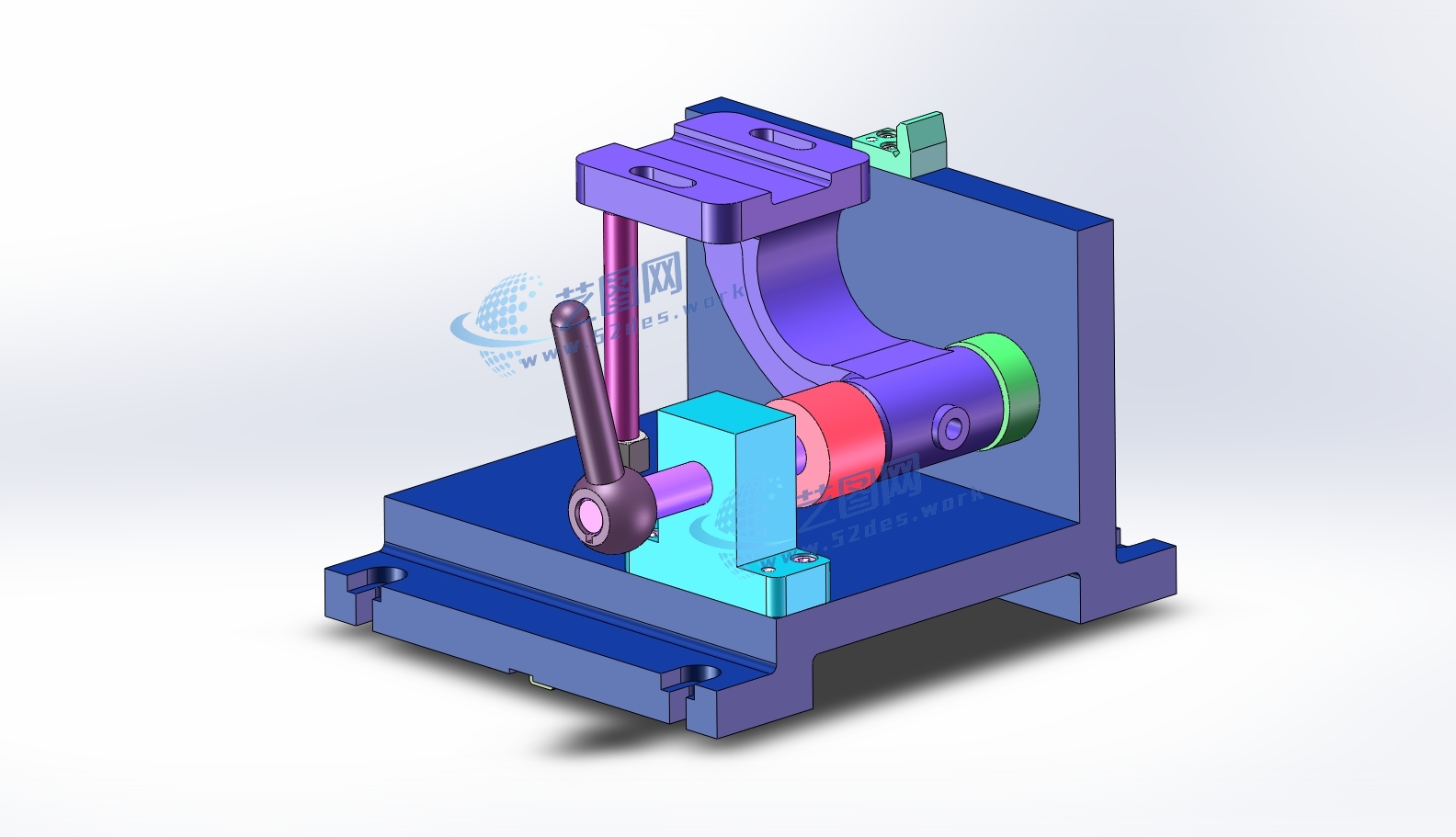

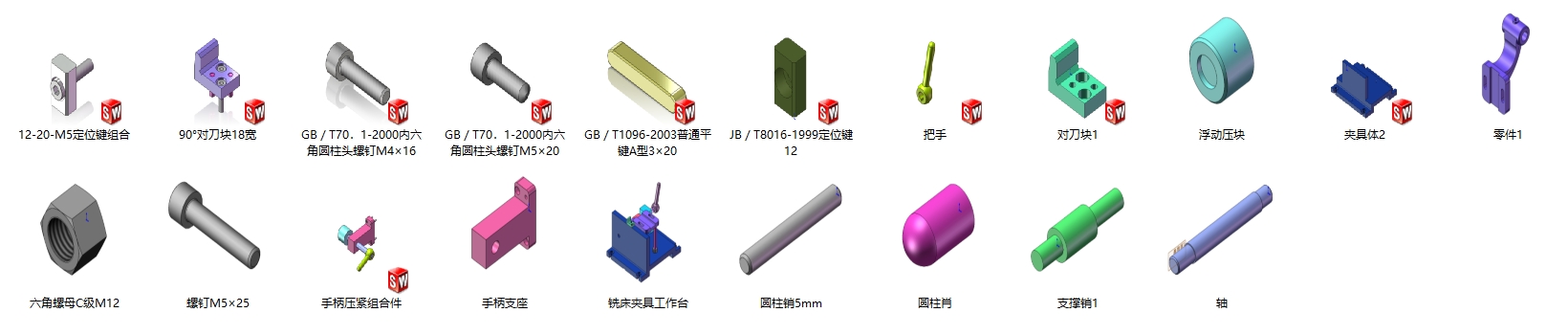

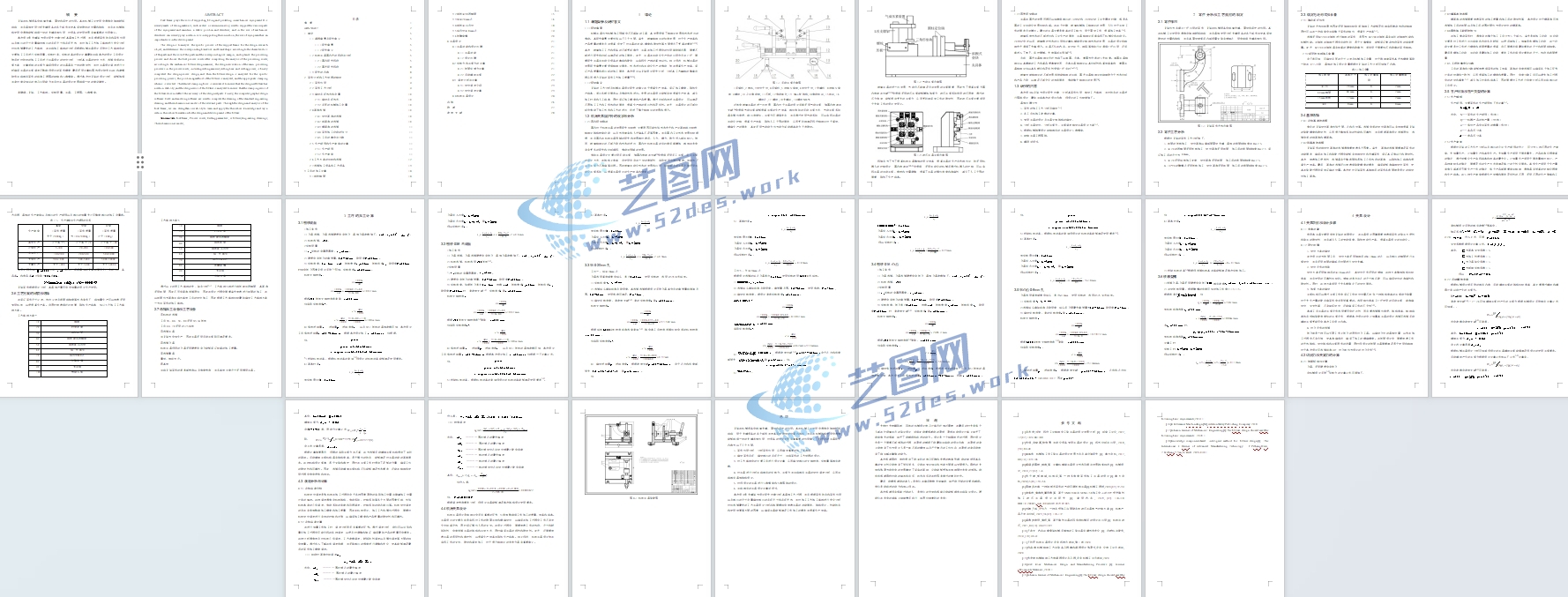

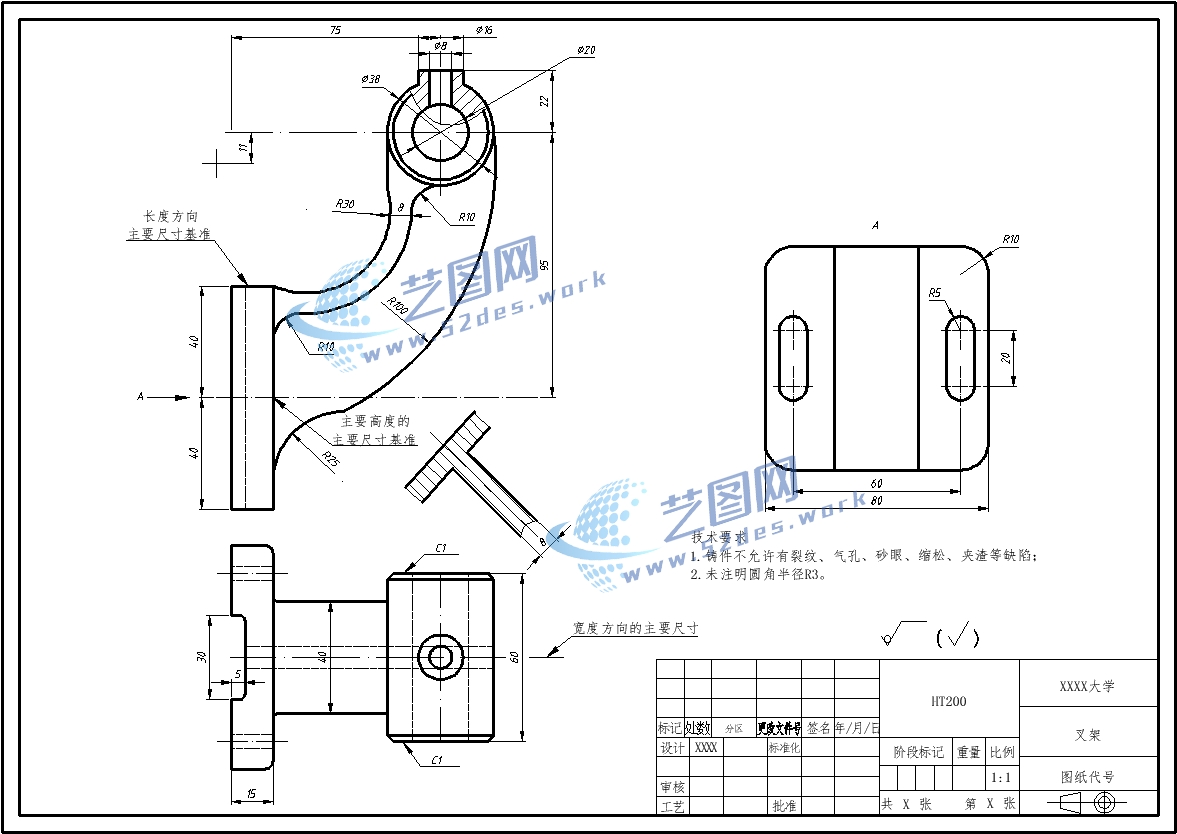

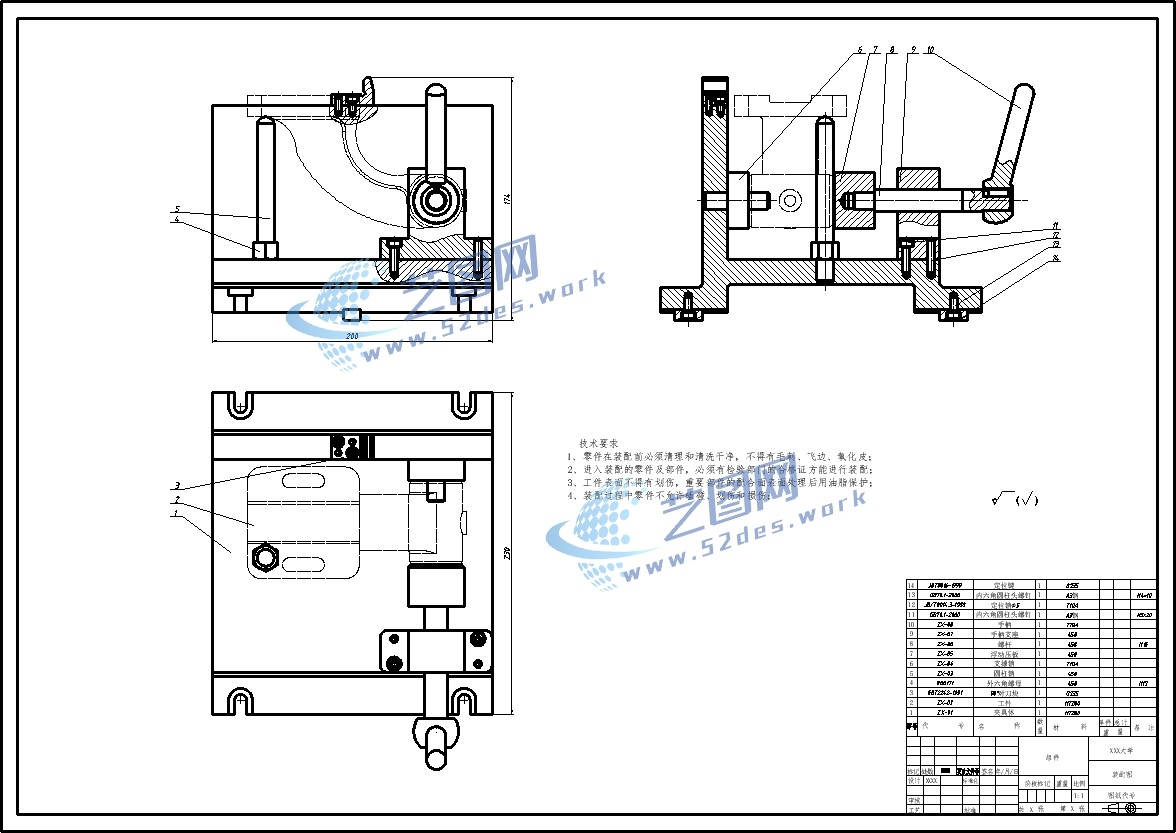

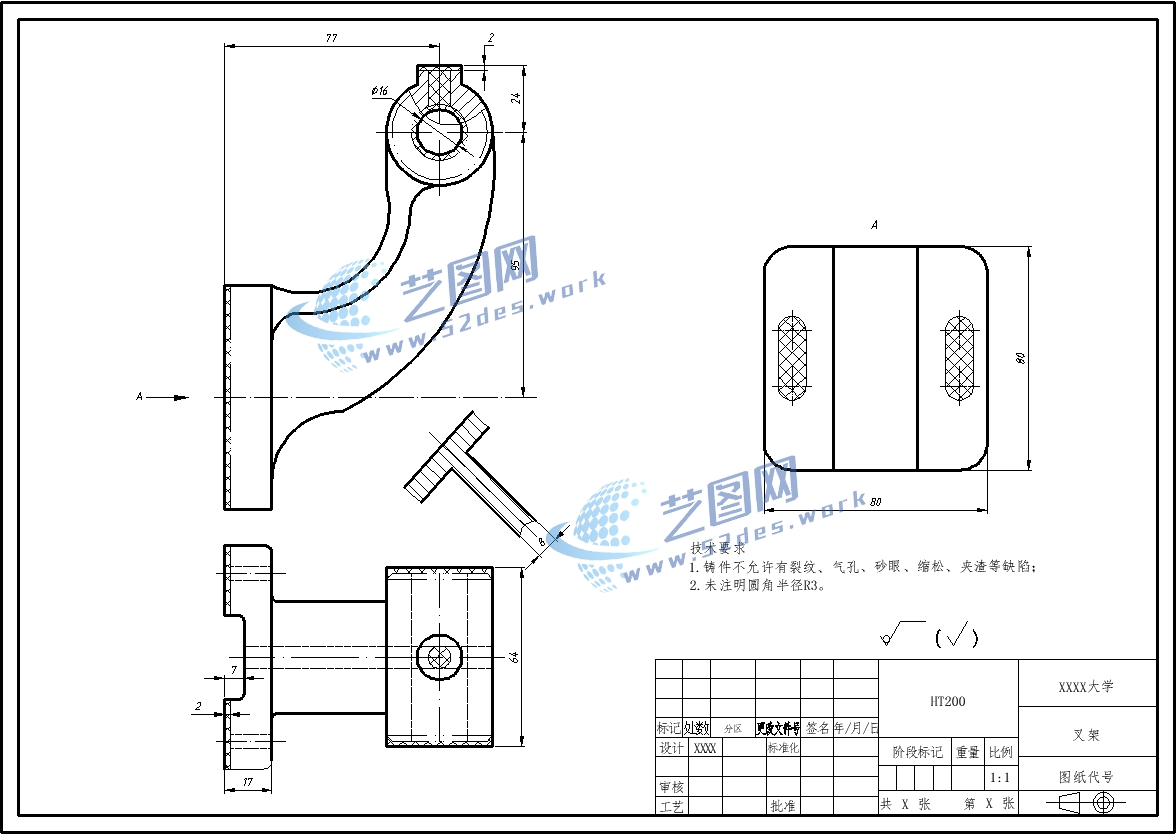

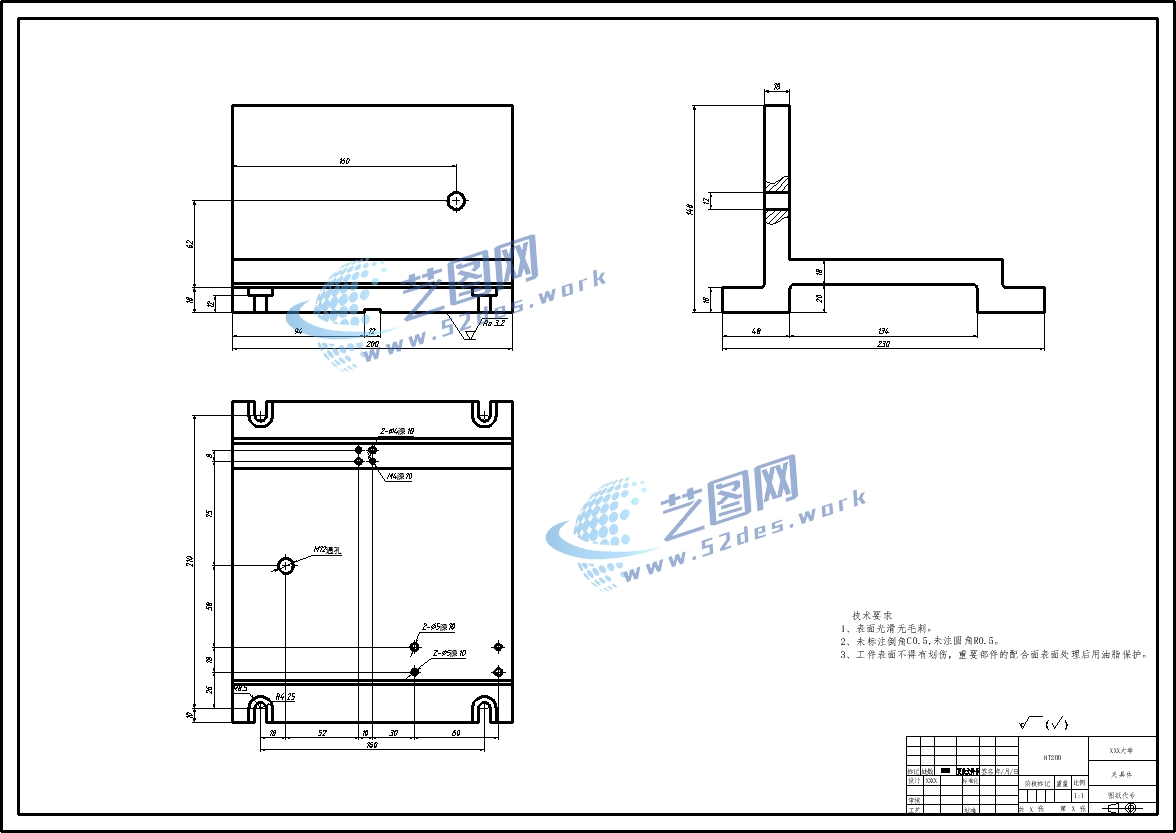

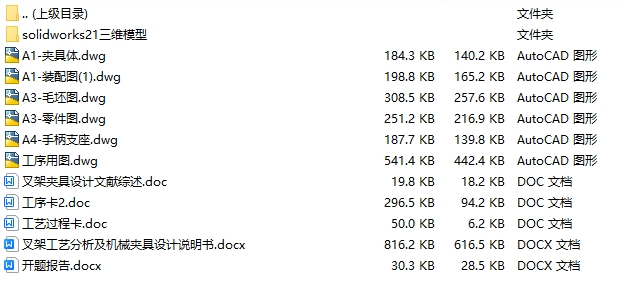

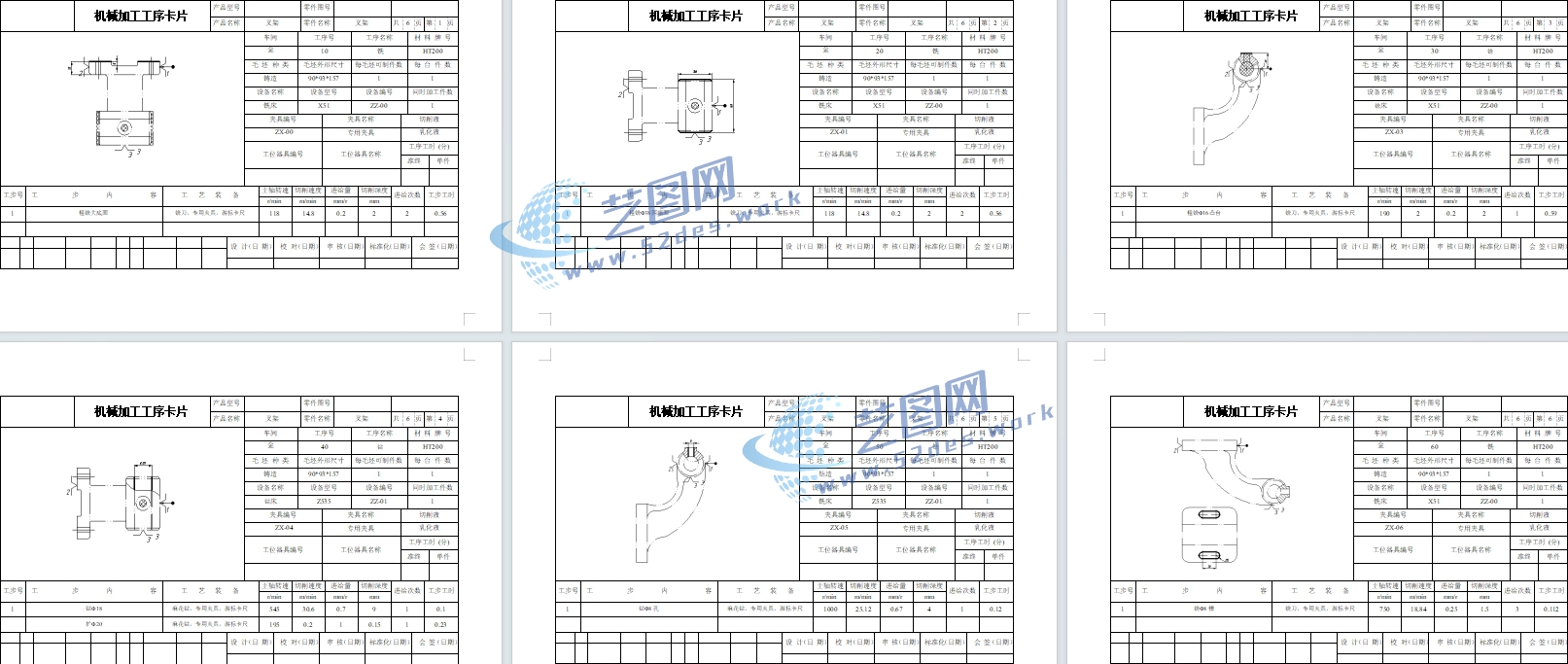

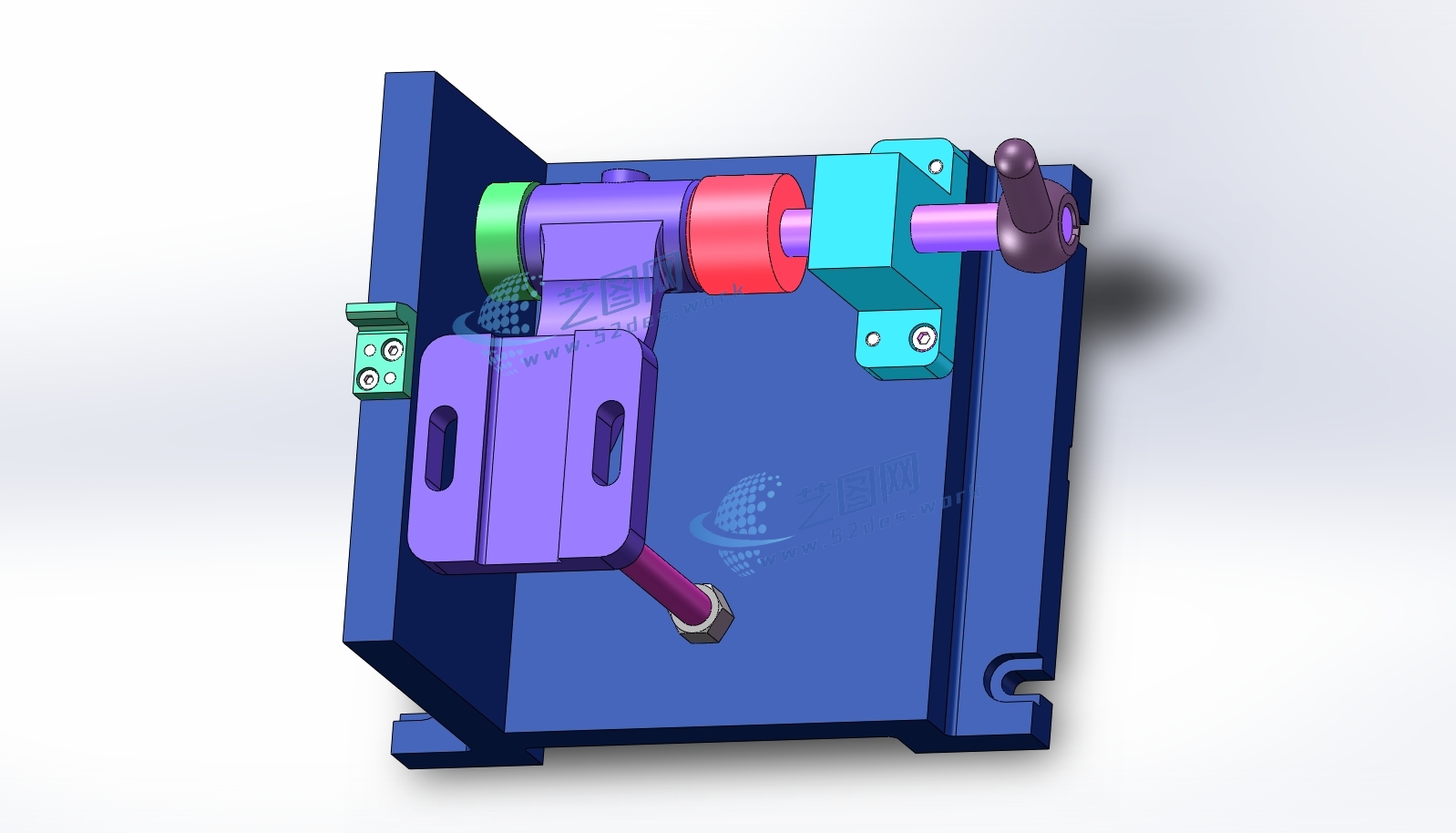

文件内容：solidworks21版三维模型、CAD图纸、设计说明书 solidworks21版本、三维模型零件预览图 机械夹具solidworks21版本三维装配模型 机械夹具solidworks21版本三维装配模型 新国标CAD图纸：叉架夹具设计装配图 新国标CAD图纸：叉架 新国标CAD图纸：叉架毛坯图 新国标CAD图纸：夹具体 机械加工工艺卡 机械加工工序卡 叉架夹具设计说明书目录

本次设计是支撑架为设计研究对象分析其具体工艺过程，并且根据零件特点和零件作用以及相应的尺寸余量确定相应的毛坯尺寸和毛坯外形，并对加工工艺加工路线进行优化分析对比选择最优的工艺路线，在完成加工路线的分析后根据机械夹具设计手册对工艺路线中的主要加工工序进行切削用量、切削时间、切削功率的设计计算最终完成本次的设计工序设计，然后针对特定的加工工序进行夹具设计的定位分析，分析其夹具的定位方式，选择合适的夹紧方案，计算详细的夹紧力确保所设计的夹具具有一定的稳定性，并对夹具设计误差进行分析确保夹具的夹紧误差不影响所设计的零件精度，最后采用计算机图形设计软件CAD和建模软件完成相关零件的标准工程图的绘制和三维模型。通过本次对叉架的设计分析，能够加强自身对理论知识的学习应用能力并且对夹具的设计发展起到一定的理论铺垫。
