车床主轴箱结构设计含CAD图纸+说明书｜C21258

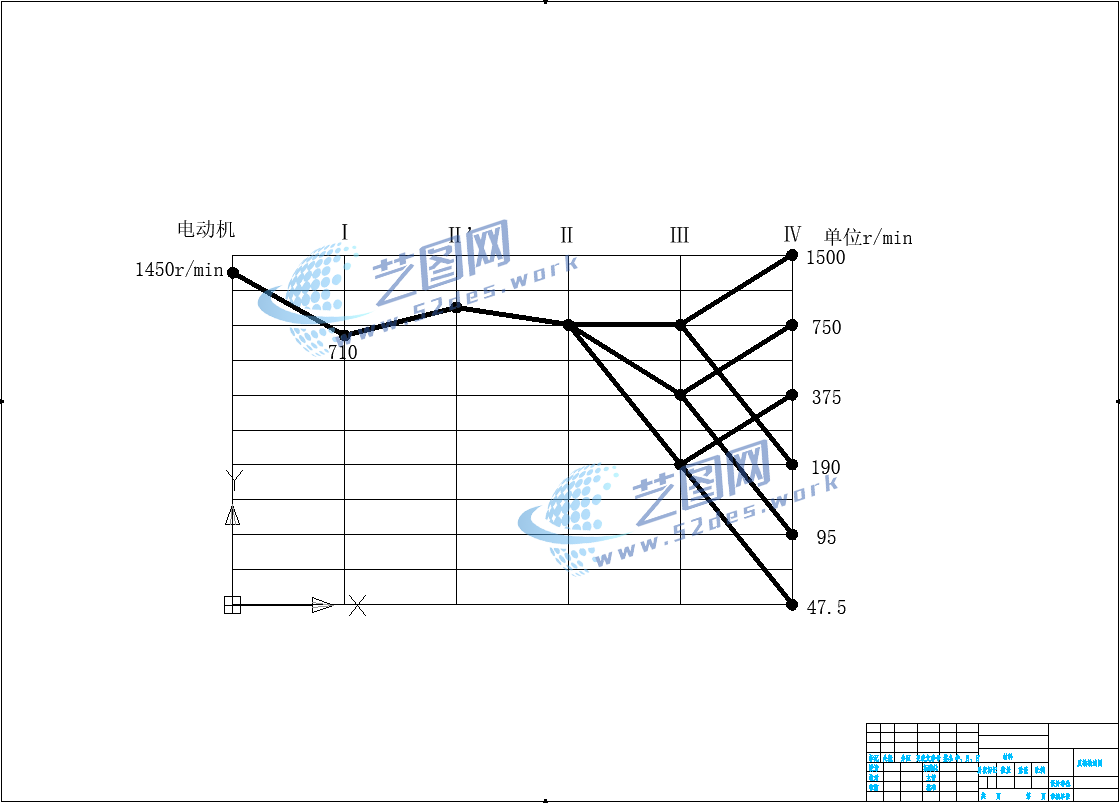

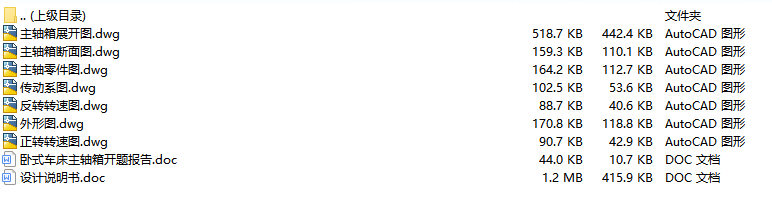

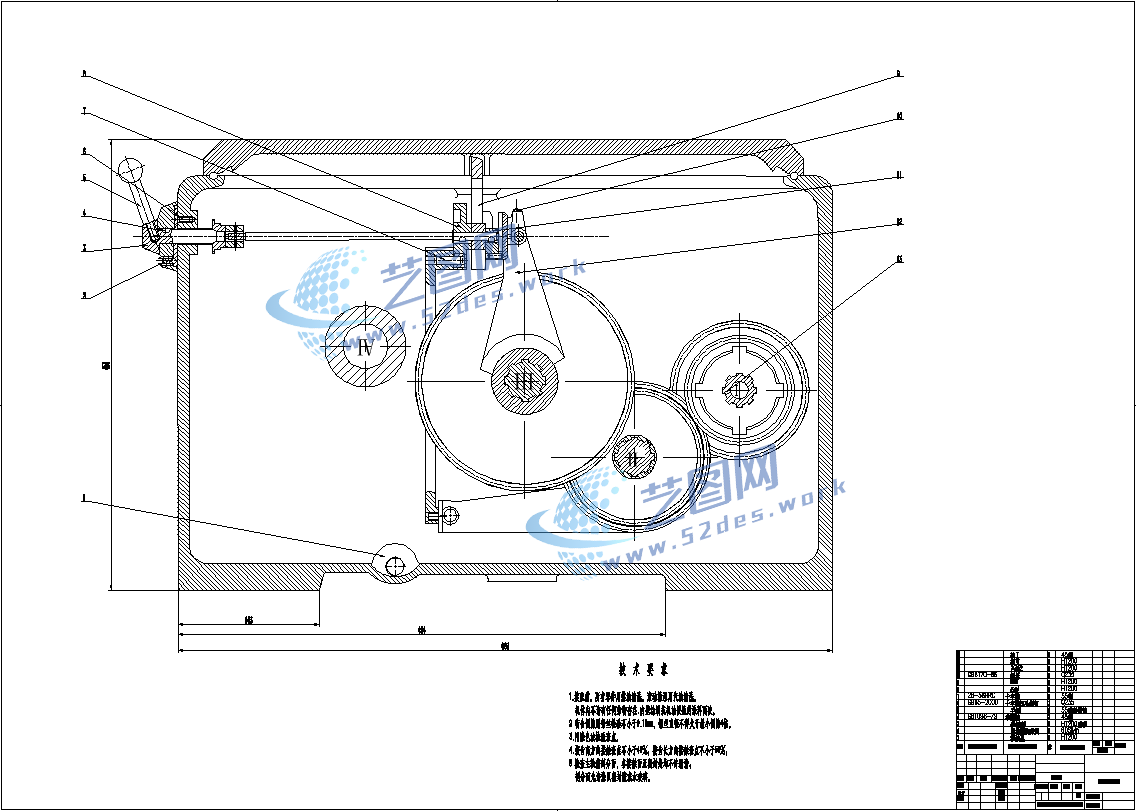

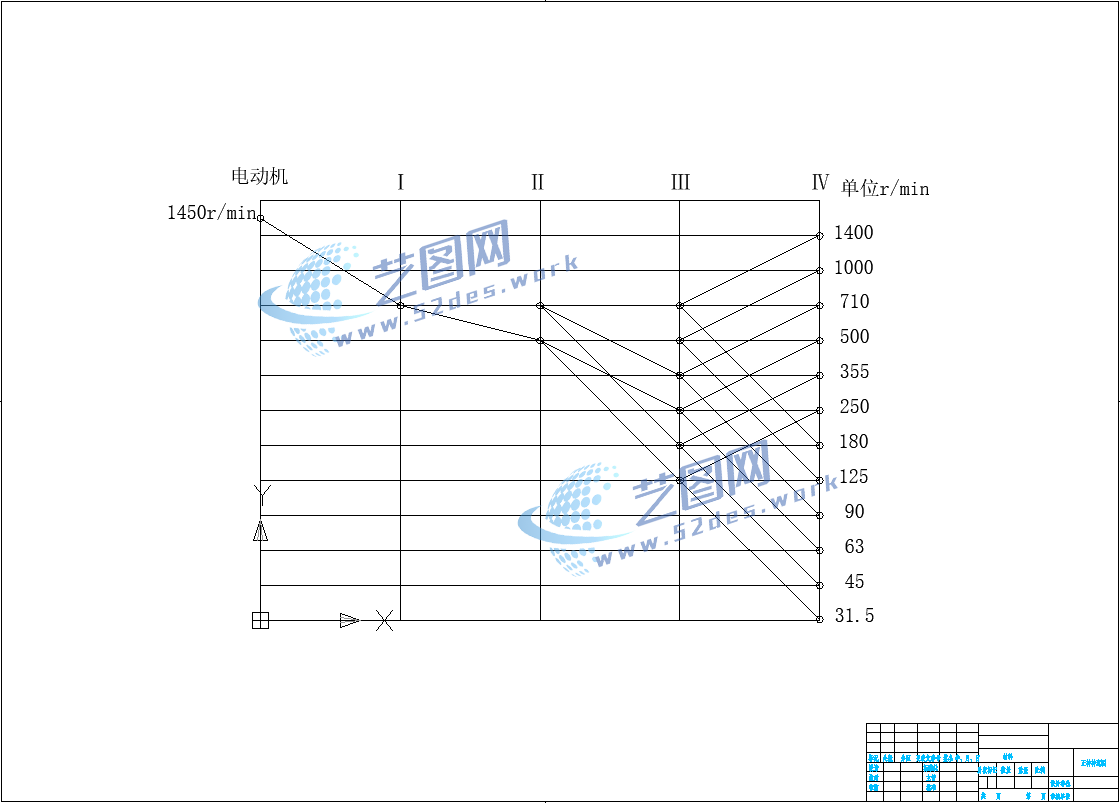

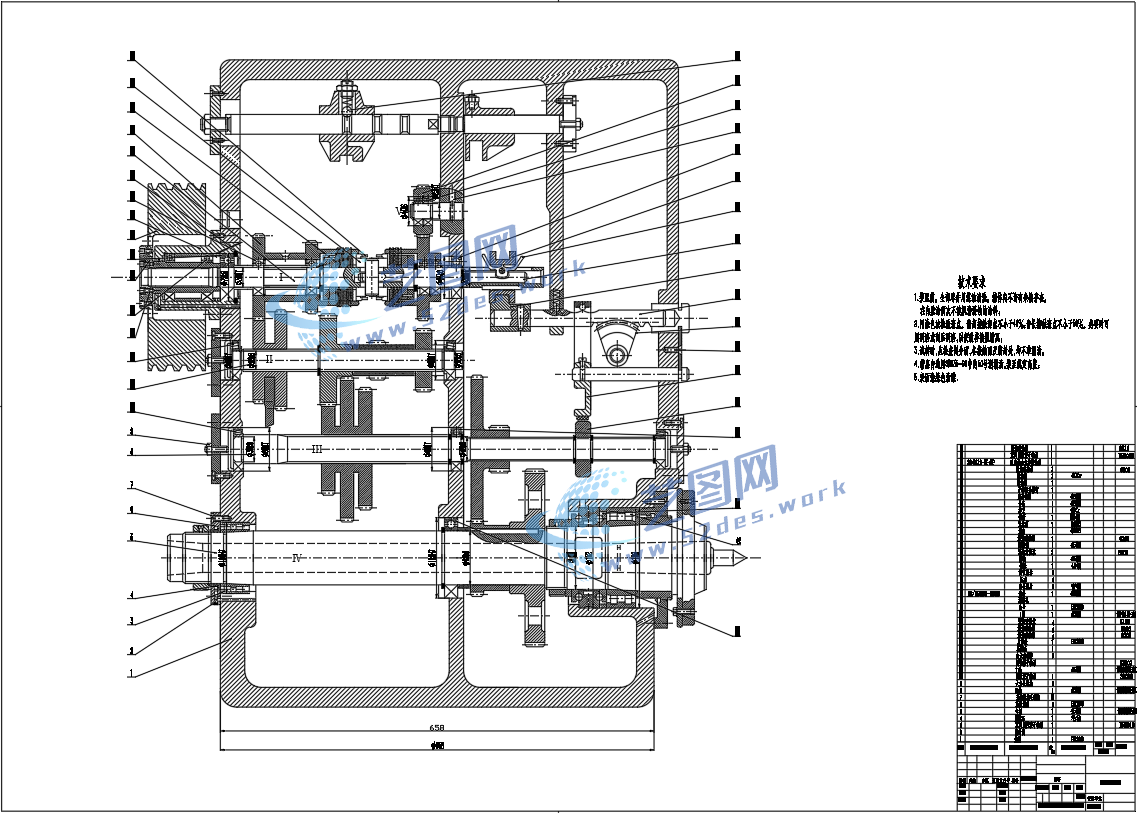

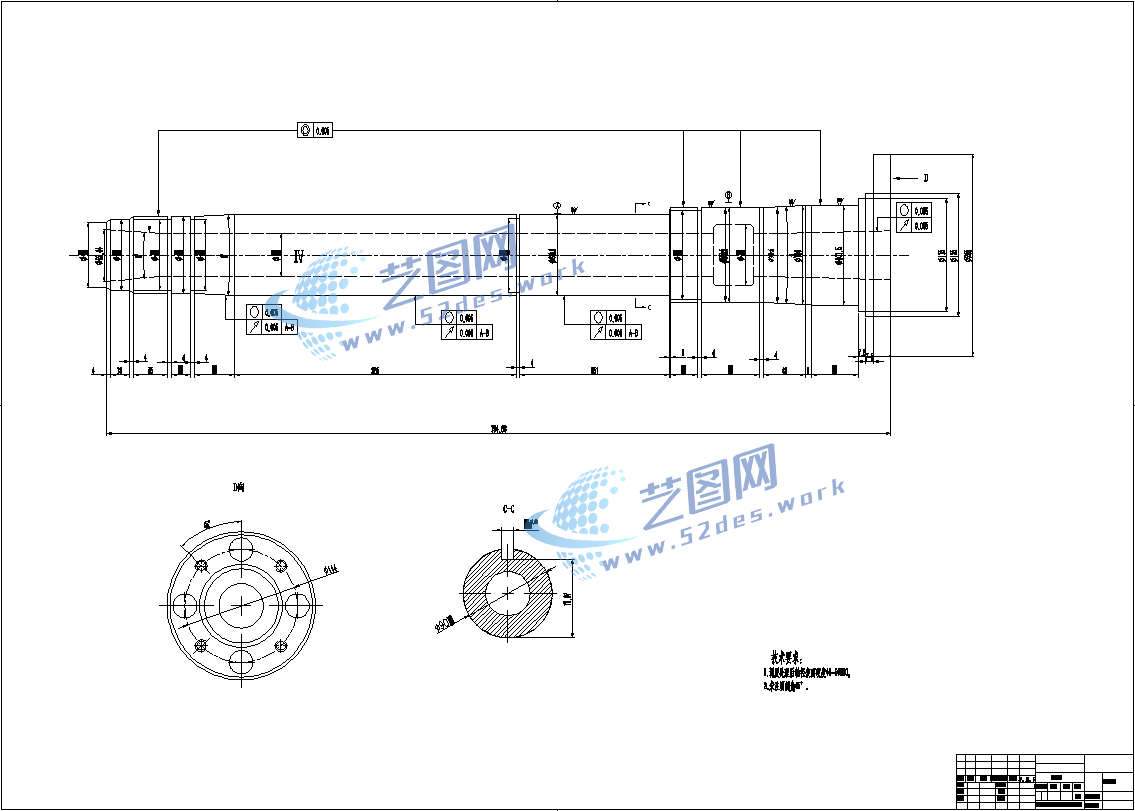

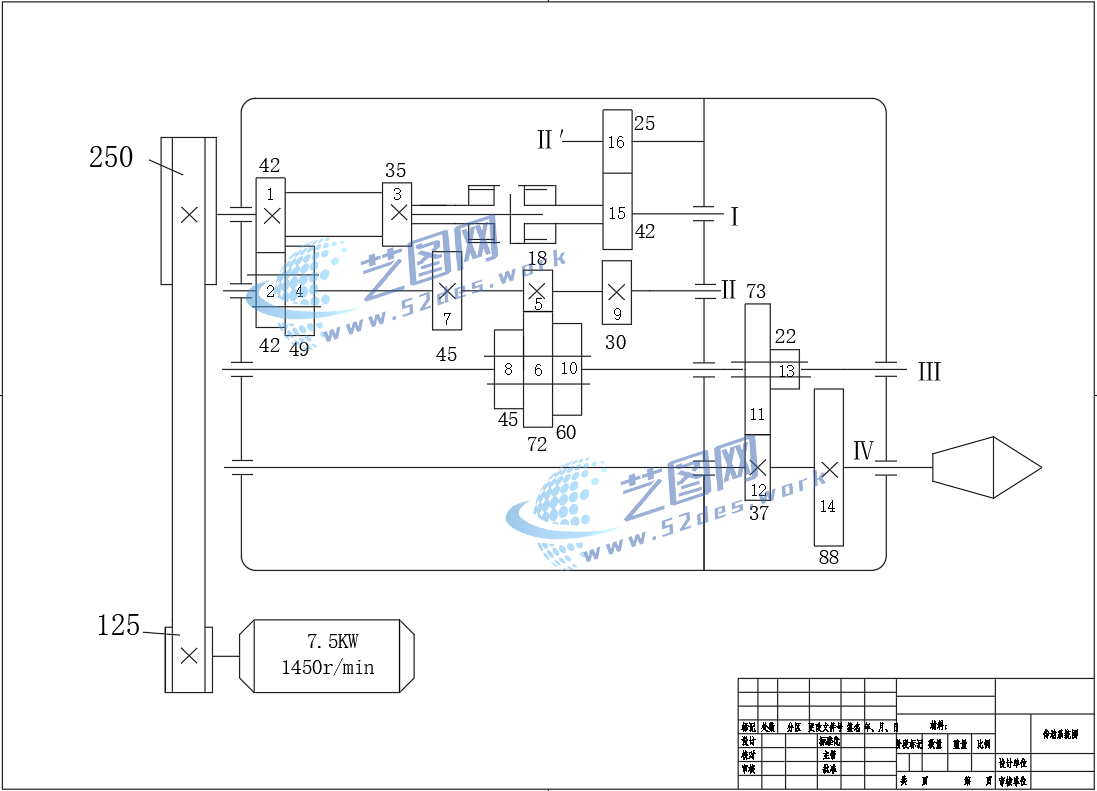

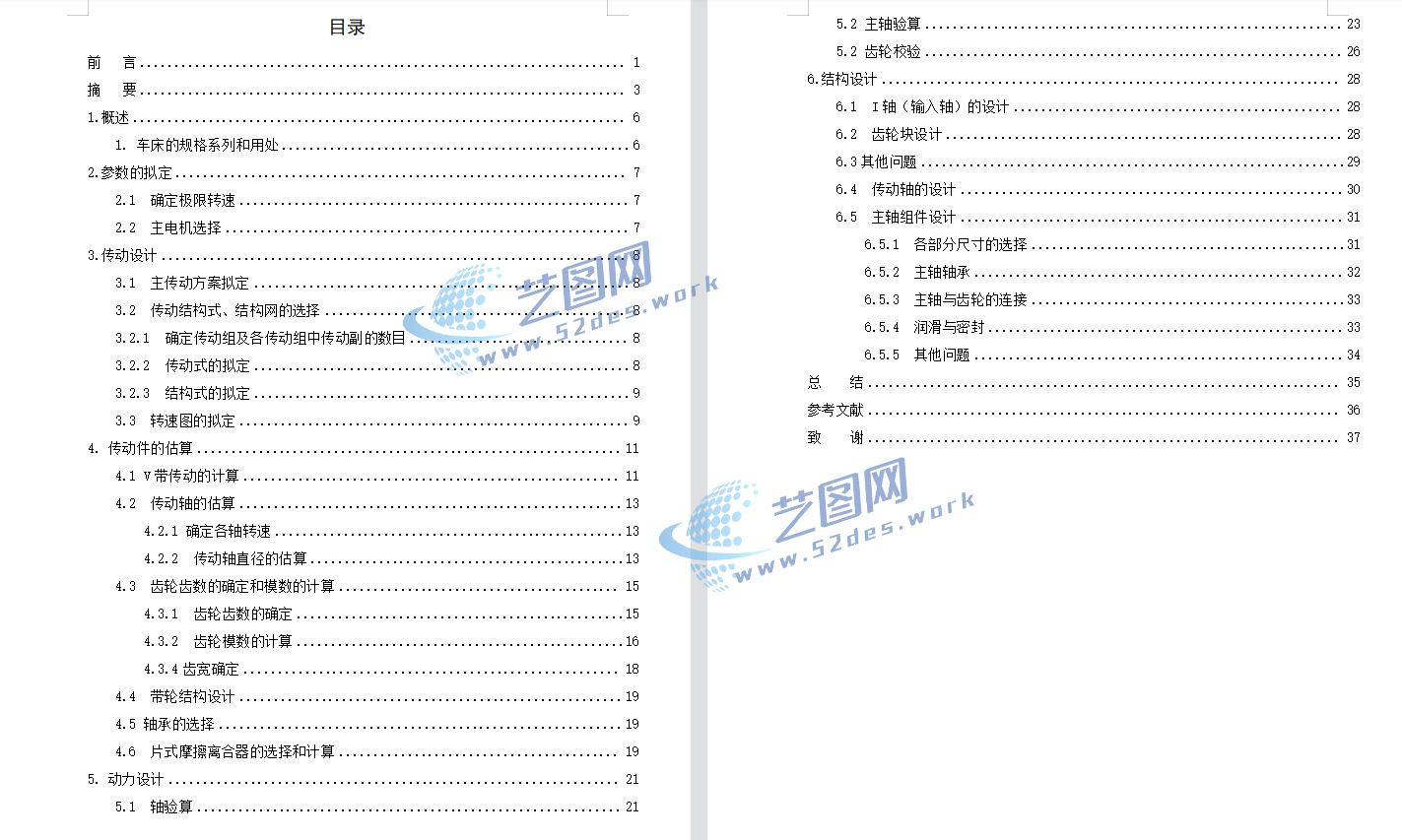

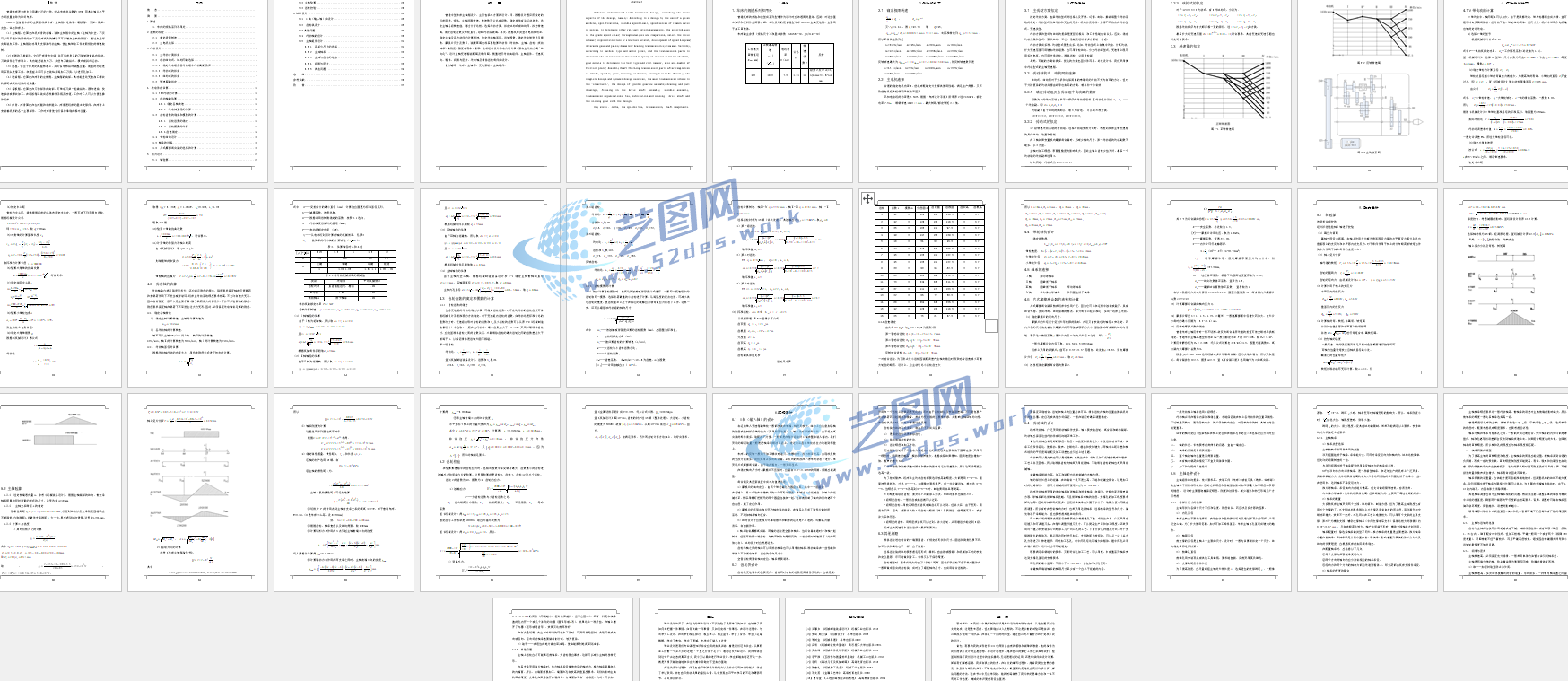

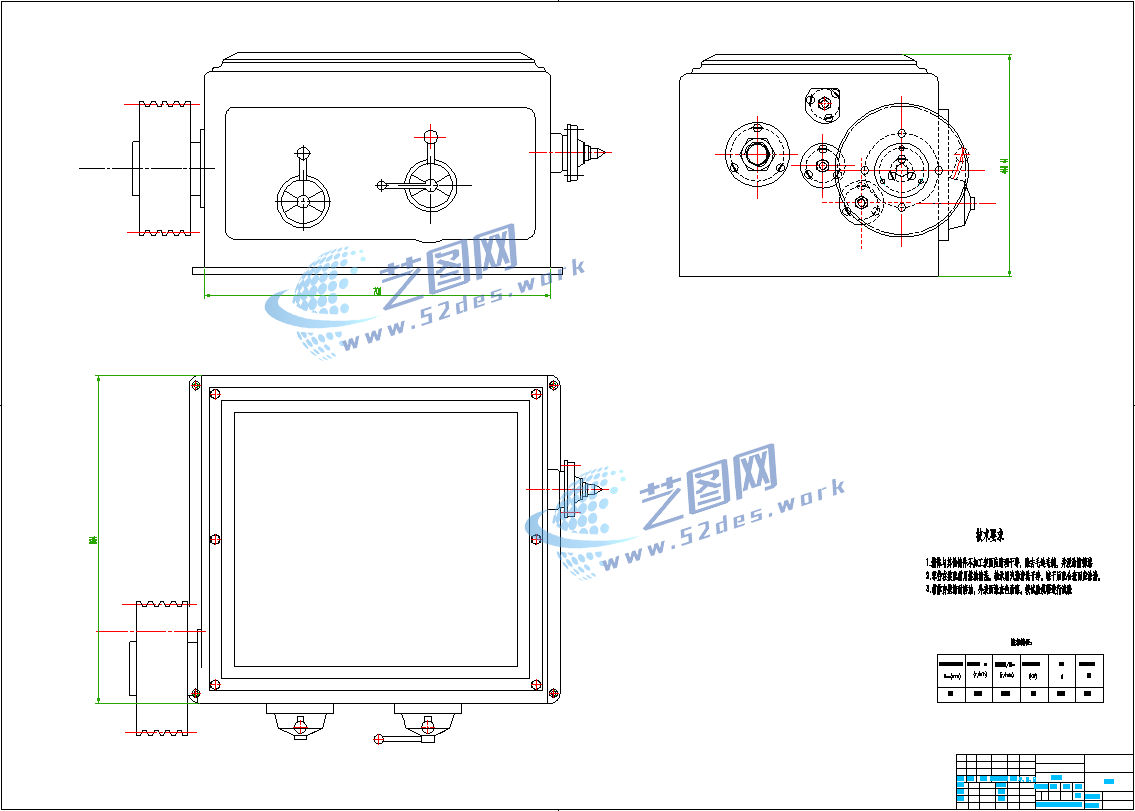

文件内容：CAD图纸、设计说明书 CAD图纸：机械结构设计装配图 CAD图纸：传动系统图CAD图纸：速度曲线图CAD图纸：机械结构设计装配图 CAD图纸：速度曲线图 CAD图纸：主轴CAD图纸：机械结构设计装配图 车床主轴箱设计说明书内容 设计说明书目录

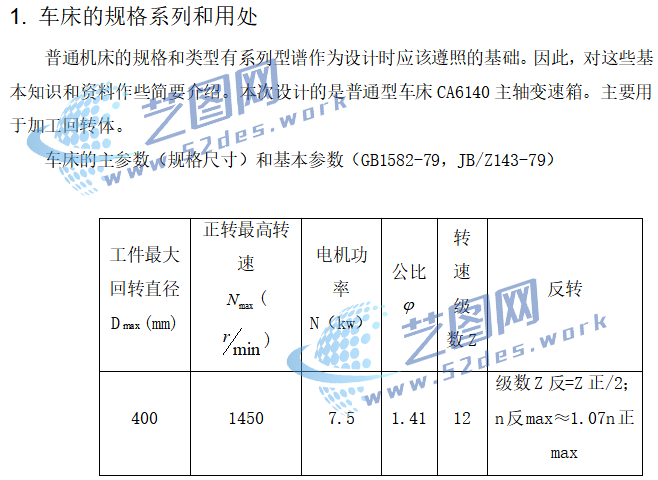

普通中型车床主轴箱设计，主要包括三方面的设计，即：根据设计题目所给定的机床用途、规格、主轴极限转速、转速数列公比或级数，确定其他有关运动参数，选定主轴各级转速值；通过分析比较，选择传动方案；拟定结构式或结构网，拟定转速图；确定齿轮齿数及带轮直径；绘制传动系统图。其次，根据机床类型和电动机功率，确定主轴及各传动件的计算转速，初定传动轴直径、齿轮模数，确定传动带型号及根数，摩擦片尺寸及数目；装配草图完成后要验算传动件（传动轴、主轴、齿轮、滚动轴承）的刚度、强度或寿命。最后，完成运动设计和动力设计后，要将主传动方案“结构化”，设计主轴变速箱装配图及零件图，侧重进行传动轴组件、主轴组件、变速机构、箱体、润滑与密封、传动轴及滑移齿轮零件的设计。
