汽车储物盒盖塑料注射注塑模具机械设计说明书CAD图纸原创C21899

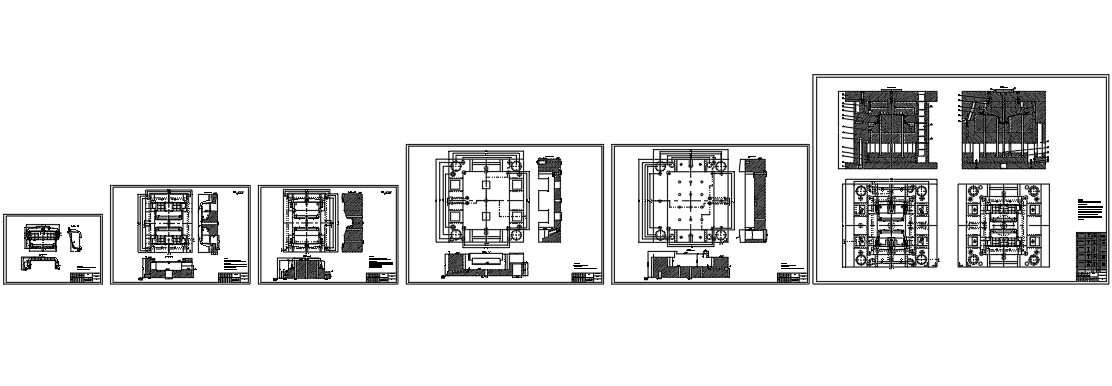

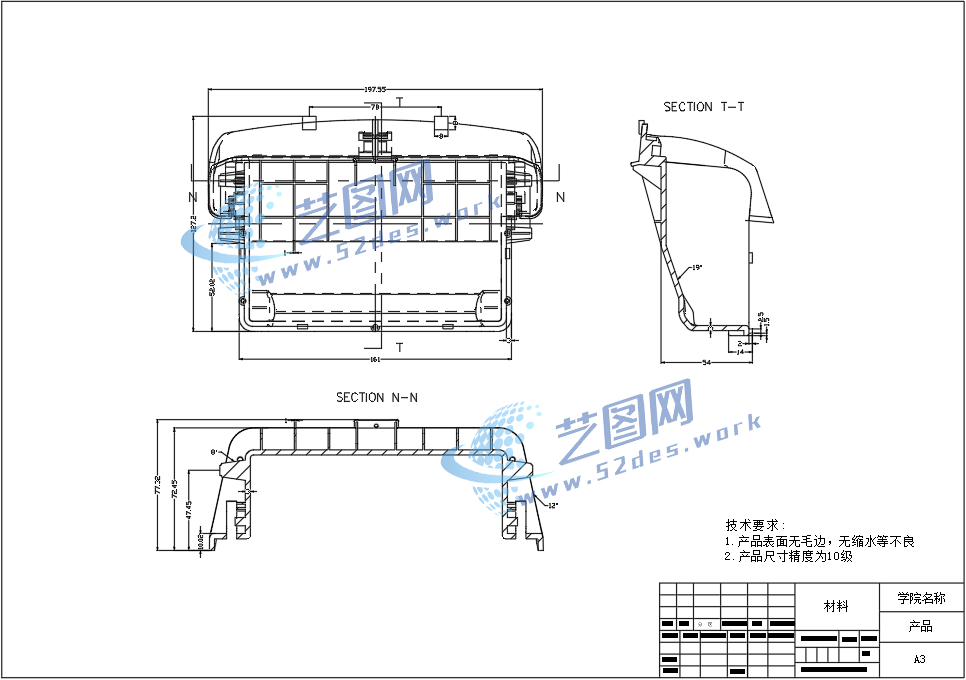

文件内容：CAD图纸、设计说明书储物盒盖塑料注塑模具CAD图纸 储物盒盖塑料注塑模具CAD图纸 储物盒盖塑料注塑模具CAD图纸 储物盒盖塑料注塑模具设计说明书目录

分析储物盒的成型工艺性以及生产任务要求，首先用UG软件绘制三维零件图。根据零件材料的选择ABS材料，塑件适合批量生产，采用热流道浇注系统。拟定模具结构，冷却系统选择是水冷的方法。根据各数据结合生产任务最终确定该模具选择一模两腔的结构。针对产品的特殊形状，推出方式是采用推杆脱模机构。针对产品侧面的孔，设计采用侧面抽芯机构。通过对数据的计算和校核最终确定各个工艺流程。采用经检验所设计的模具结构合理，可以满足生产要求。最终导出CAD装配图，完成设计。
