新型锥齿轮疲劳轻度试验机机械设计说明书CAD图纸C22900

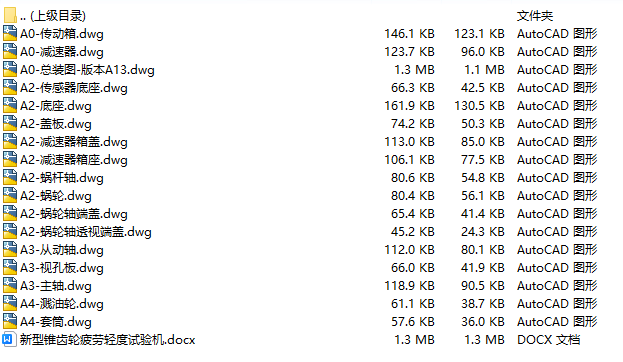

文件内容：CAD图纸、设计说明书

锥齿轮疲劳试验机CAD装配图，设计锥齿轮疲劳试验机是一个复杂的任务，涉及机械设计、动力学、传动学、材料力学等多个领域。

一级蜗轮蜗杆传动装配图

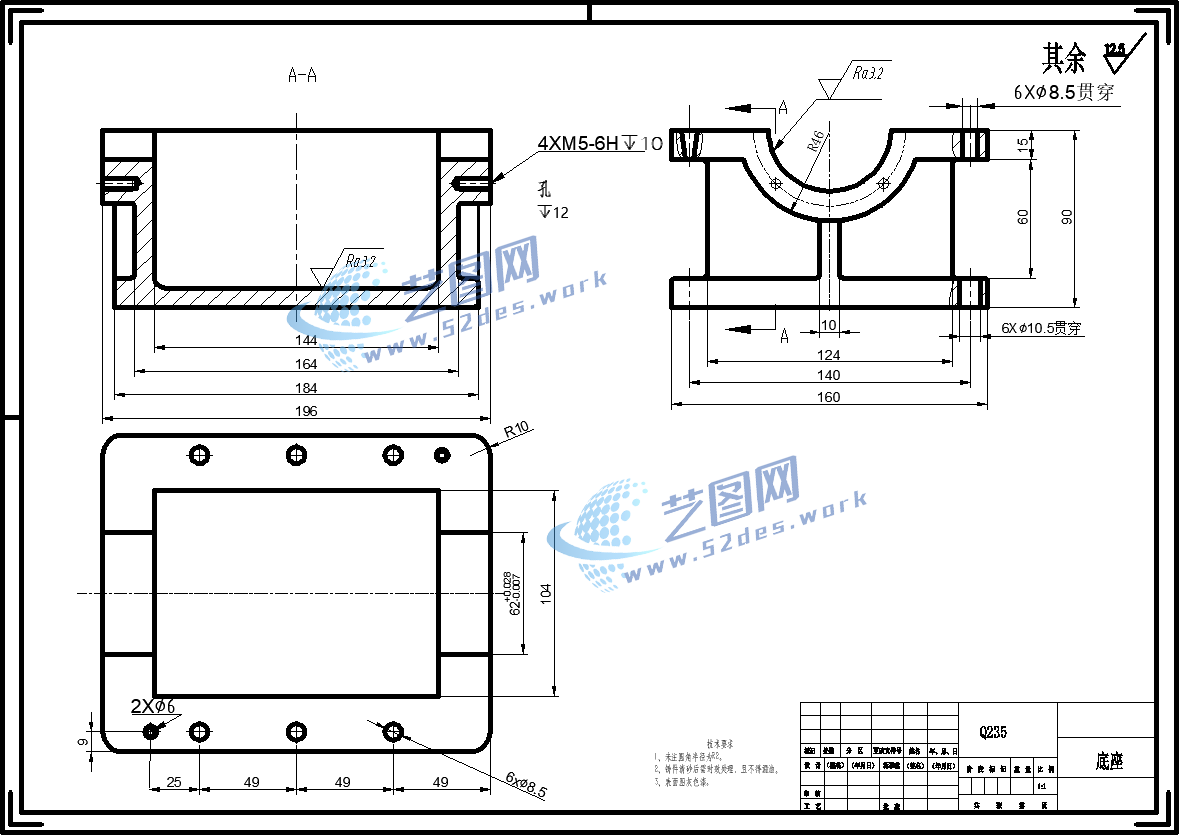

底座CAD图纸

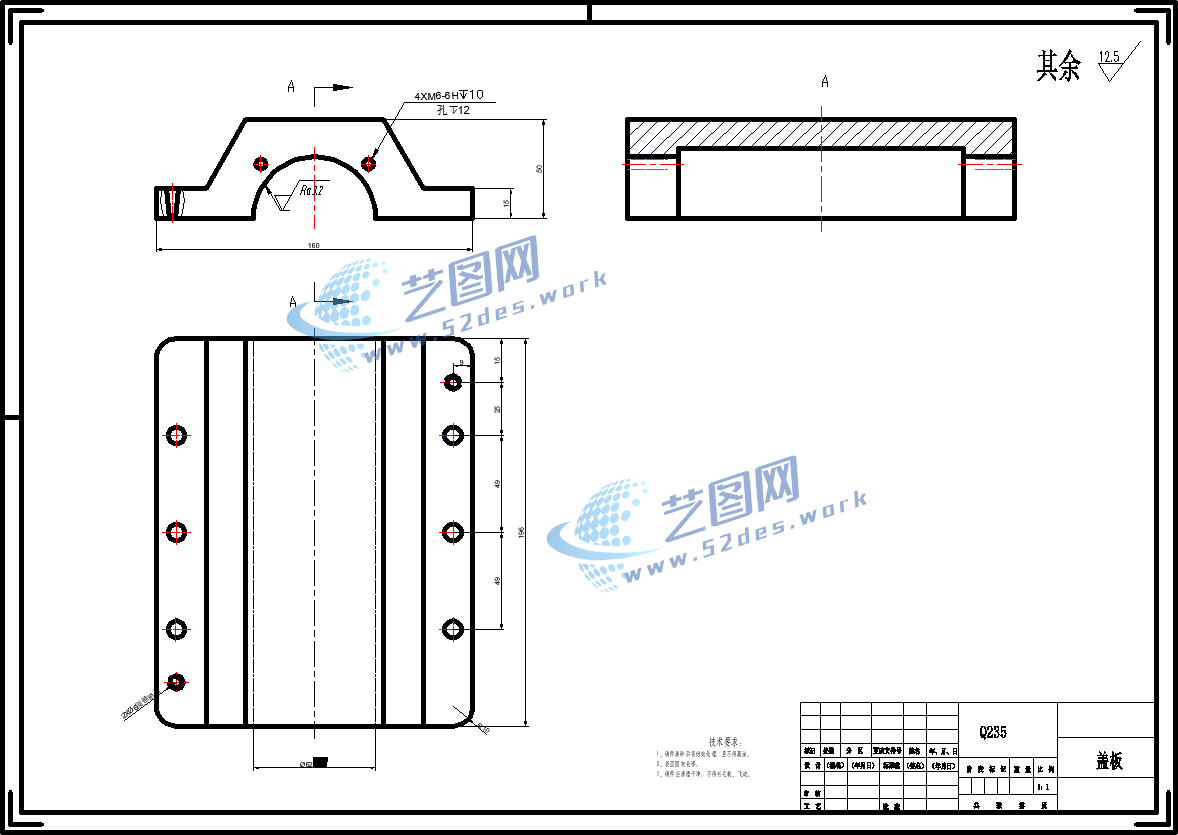

盖板CAD图纸

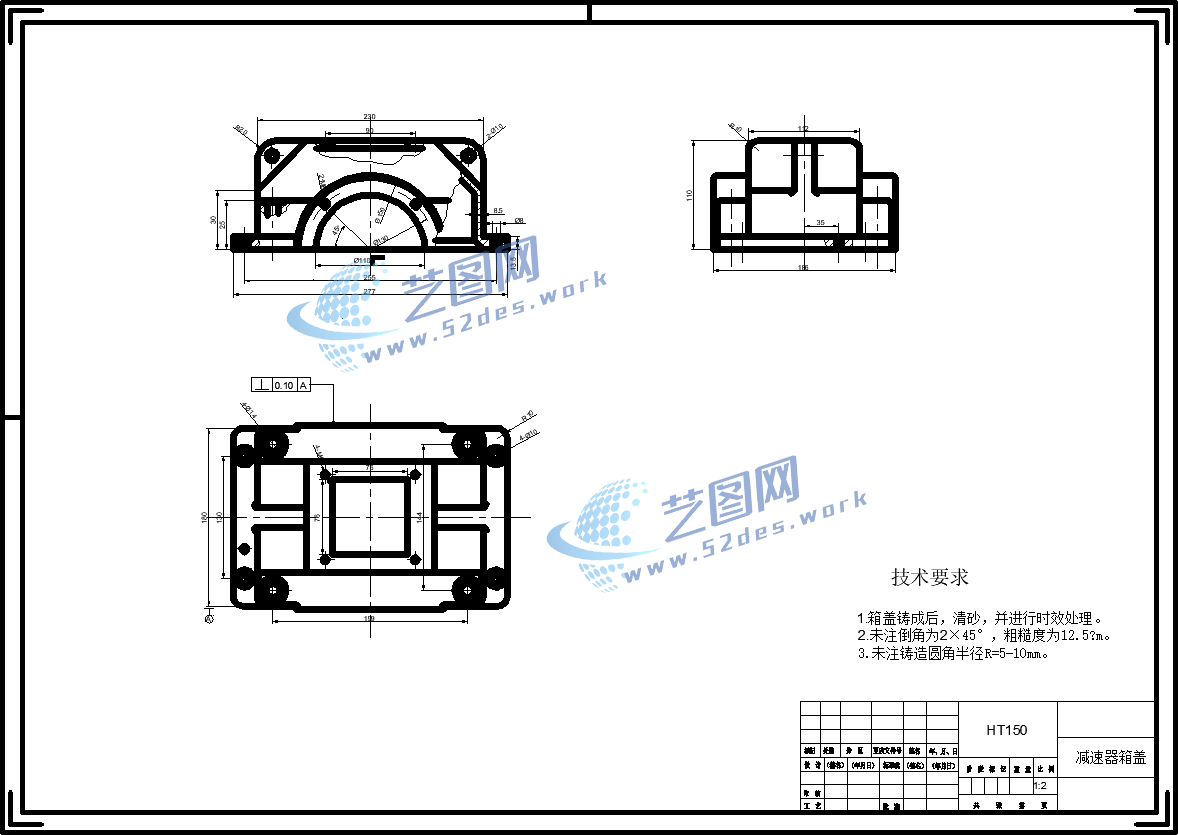

减速器箱盖CAD图纸

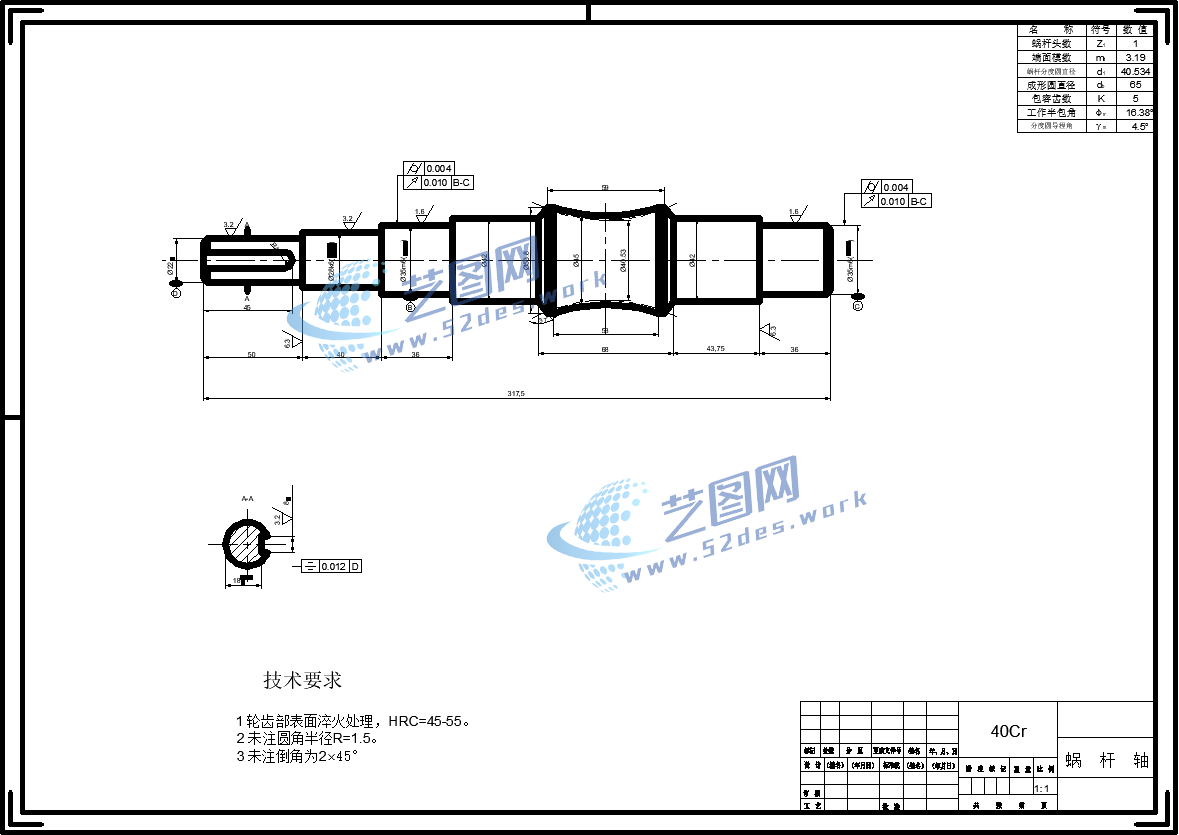

蜗杆轴CAD图纸

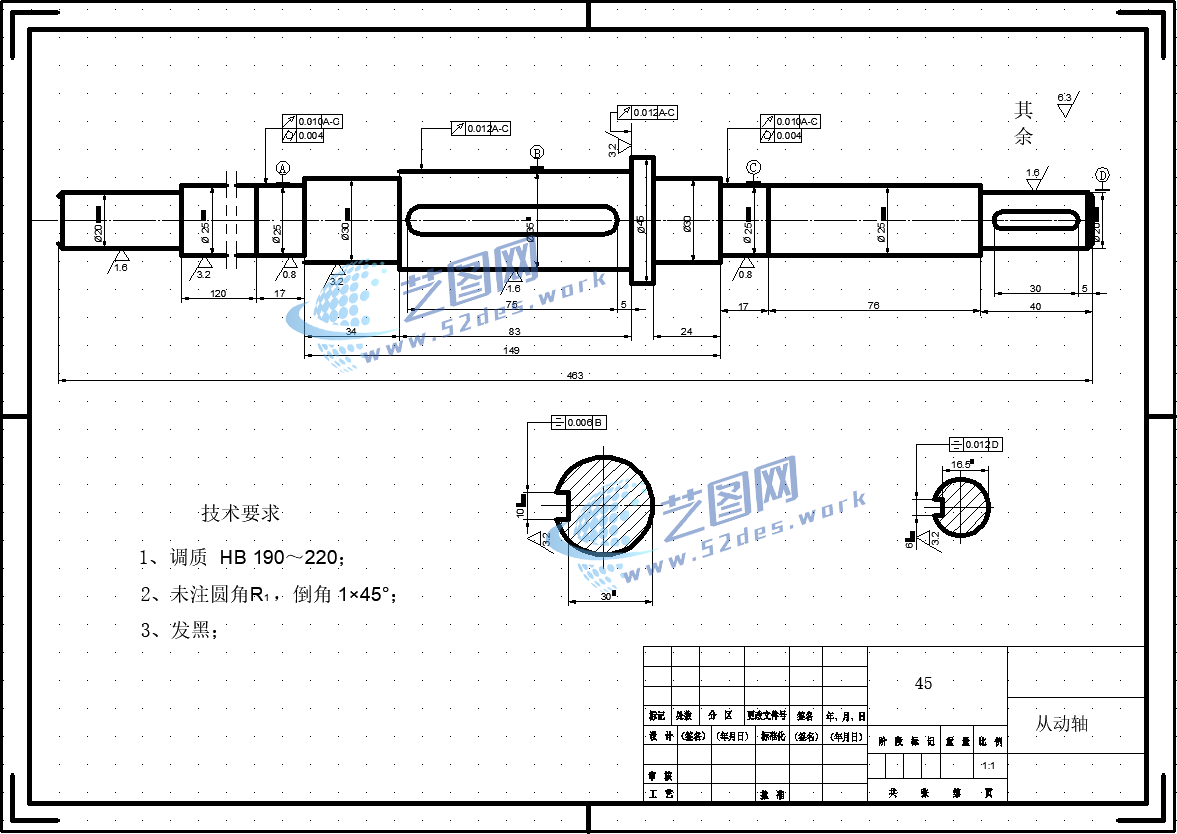

从动轴CAD图纸

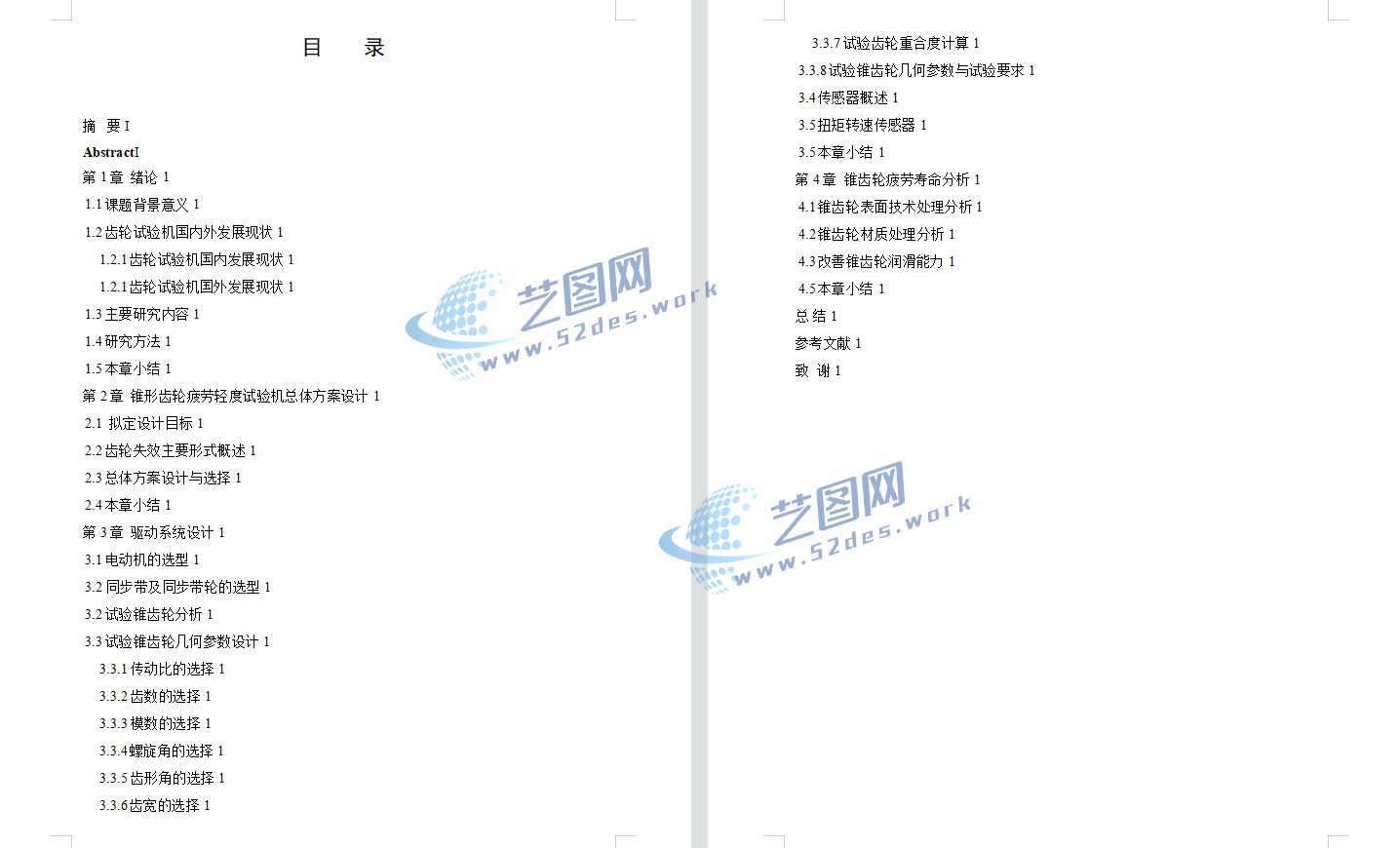

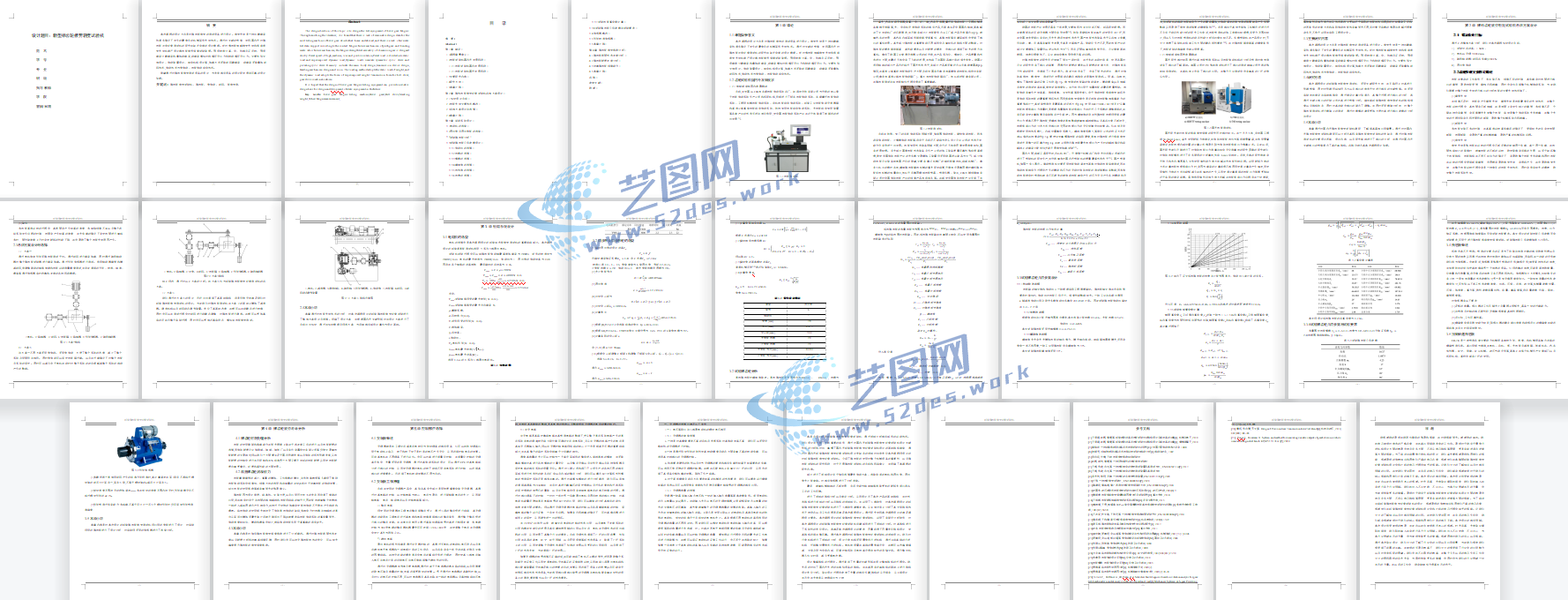

锥齿轮疲劳轻度试验机设计说明书目录

本次课题的设计方向是对锥齿轮疲劳的测试设备进行设计。疲劳失效是一种比静载荷低得多情况下发生的最常见的机械零件失效形式。通过对文献的检索，发现国内外对锥齿轮皮来轻度测试机的研究均缺乏合理的设计数据。针对推齿轮接触疲劳失效和弯曲废劳失效机理严设计维齿轮疲芳强度试验装盟。预设转速分高、中、低档及正反转；预设载荷分静载荷和叠加动载荷;动载荷模拟对称循环变应力和脉动循环变应力。主要包括主体设计、传动装置设计、哈合机构设计等,加载方式采取砝码静载荷，动载荷采取叠加砝码形式;传动形式为带传动、齿轮传动组合形式。
