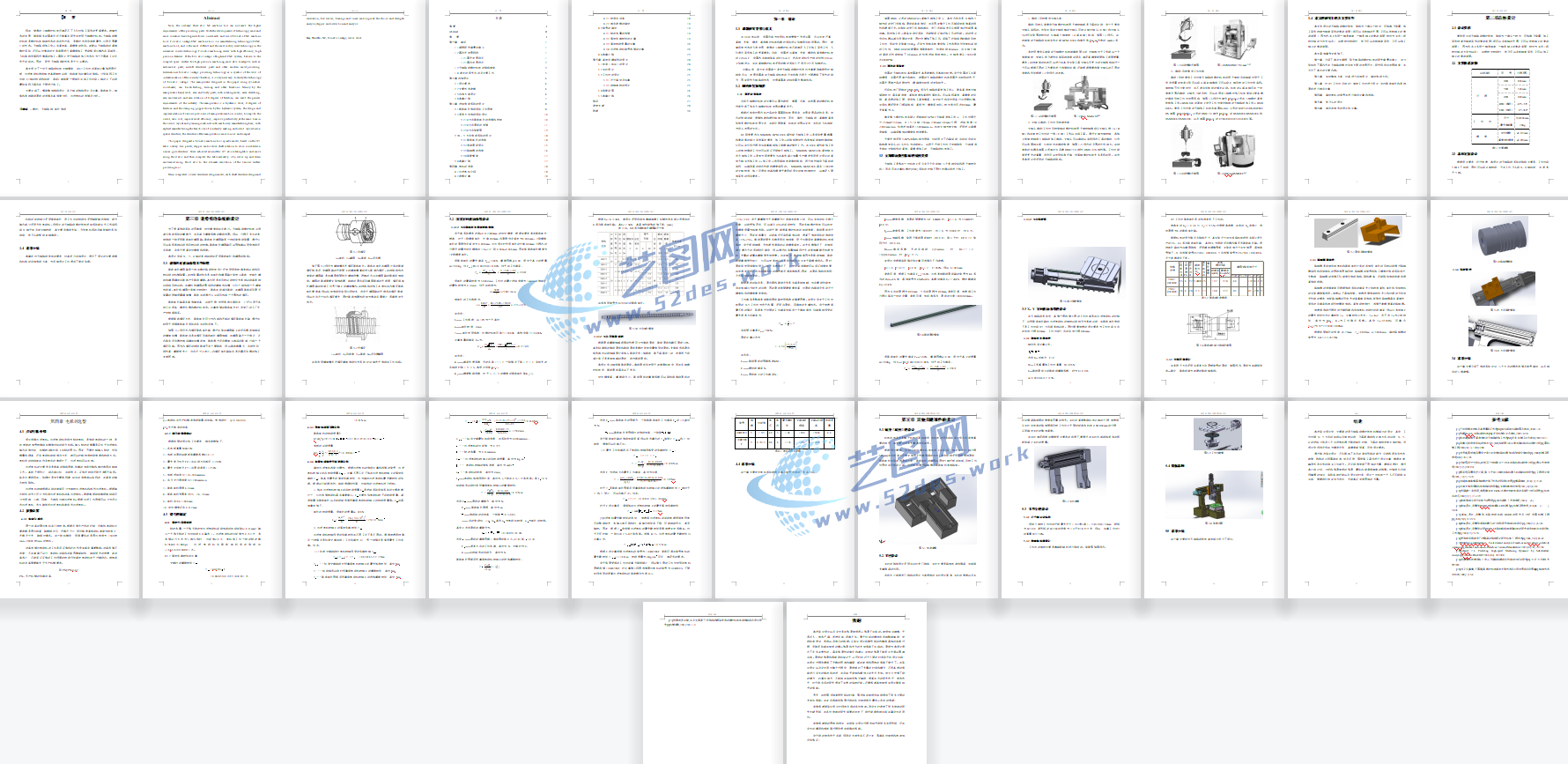

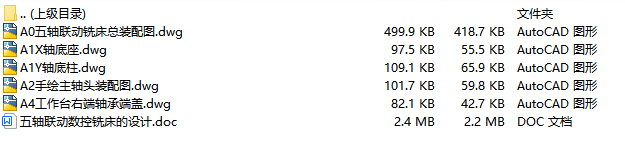

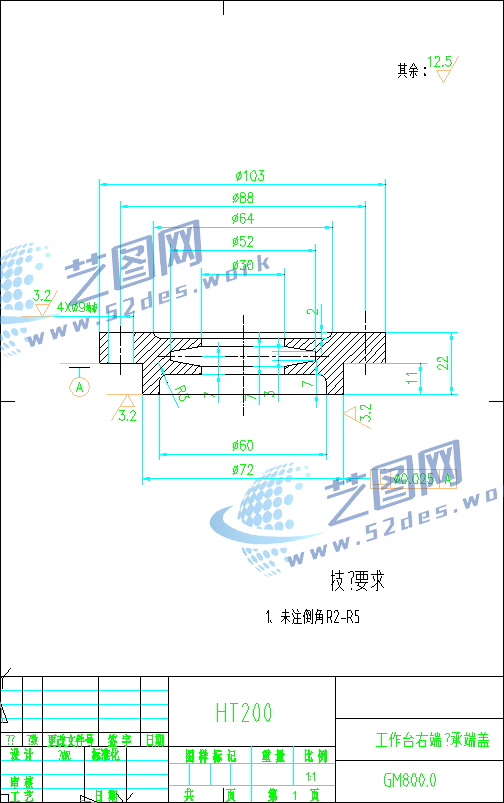

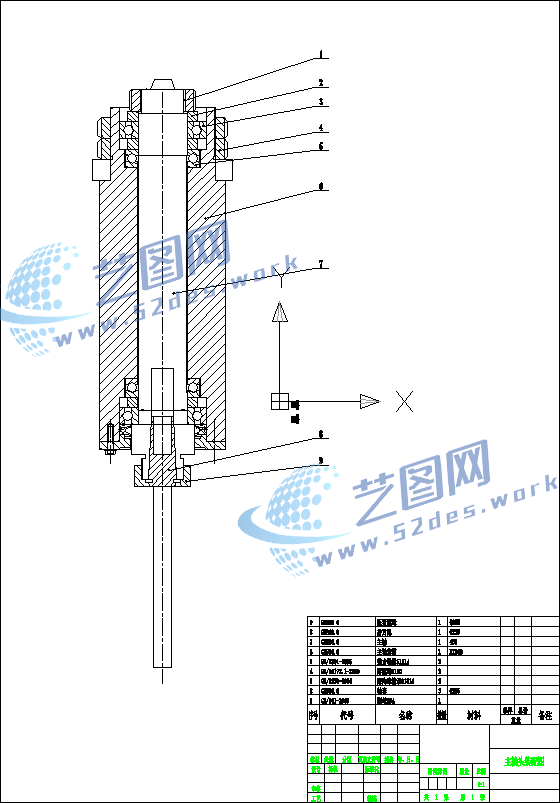

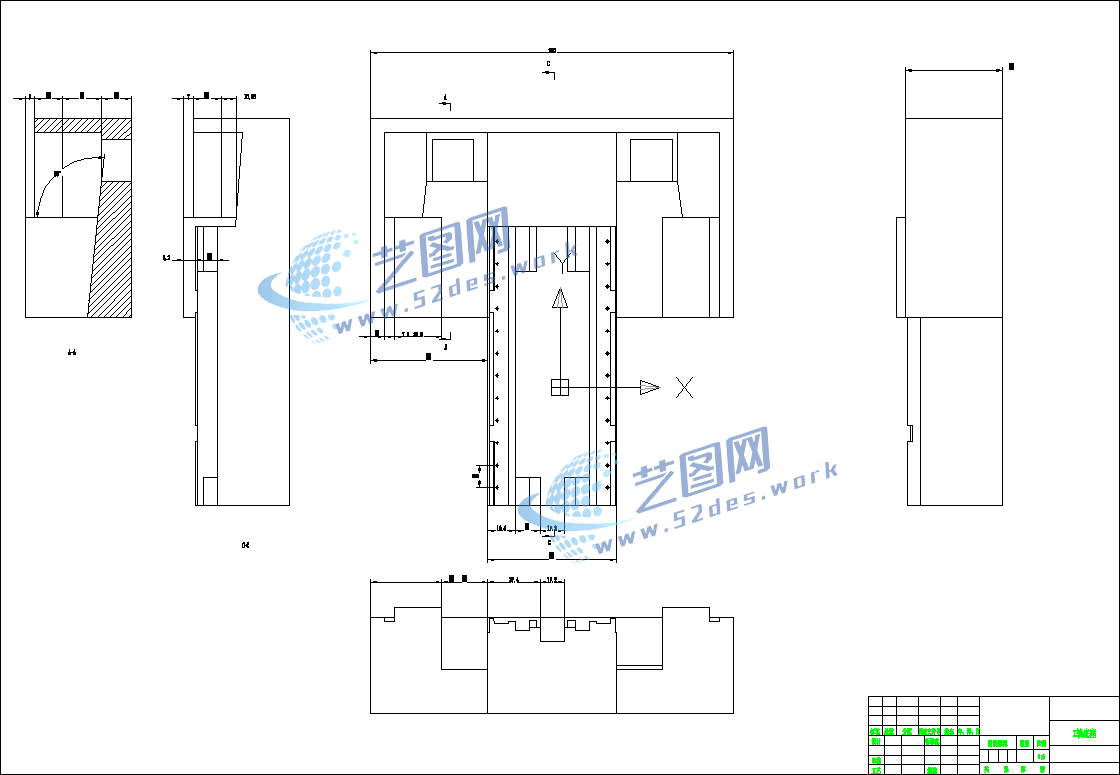

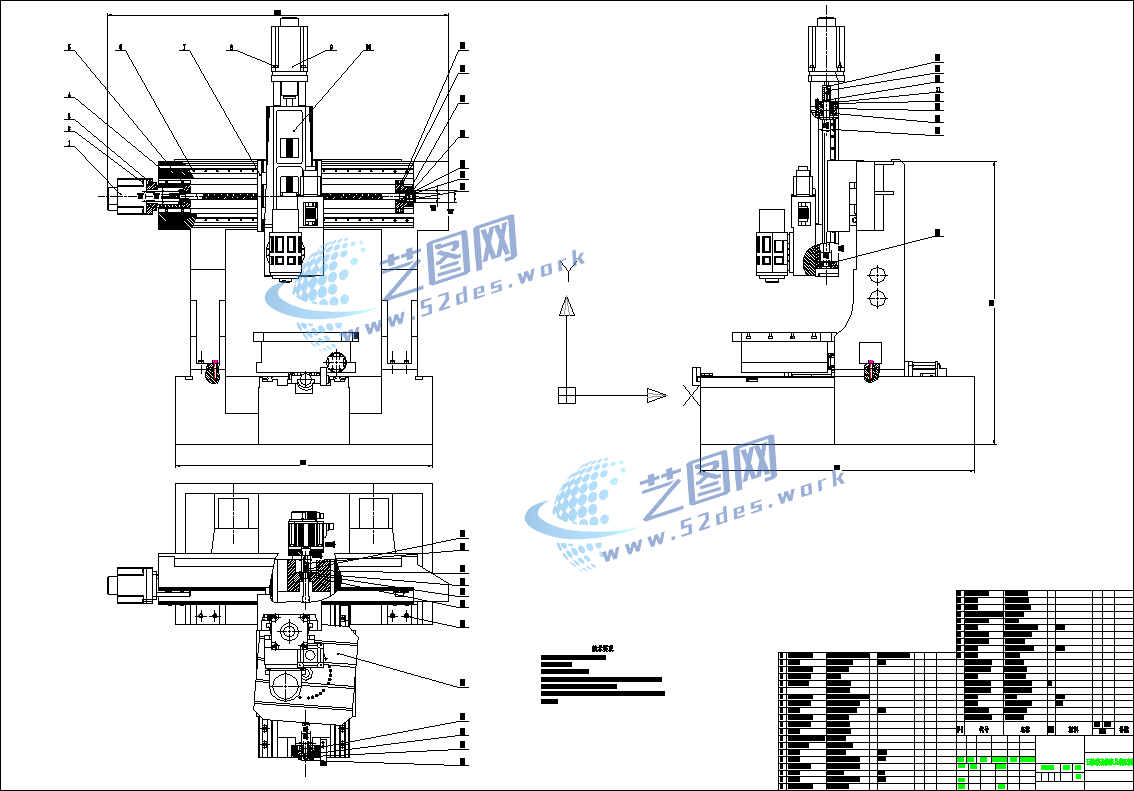

文件内容：CAD图纸、设计说明书新国标CAD图纸：机械结构设计装配图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 五轴联动数控铣床设计说明书目录

现在，普通的三轴数控机床已满足不了人们对加工零件的更高要求。随着技术的发展，越来越多的国家已经开始重点研究并使用五轴数控机床。五轴联动数控机床是数控机床制造技术的标志性产品，是数控技术中难度最大、应用范围最广的技术。五轴联动加工中心有高效率、高精度的特点。若配以五轴联动的高档数控系统，还可以对复杂的空间曲面进行高精度加工，更能够适应像汽车零部件、飞机结构件等现代模具的加工。国际上把五轴联动加工技术作为一个国家工业化水平的标志。因此，研究五轴联动的技术是十分必要的。

本文设计了一台五轴联动机床主轴模型，在XY工作台的基础上叠加两层托板，步进电动机带动轴使其做旋转运动，构成类似陀螺仪的结构。分别实现工作台绕XY轴的转动和移动，再沿Z轴装配一根丝杠完成工作台沿Z轴的上下运动最终实现刀具向各个面进行加工。

主要完成了：模型整体结构设计，各个轴的结构设计及计算、滚珠丝杠、轴承和直线滚动导轨的选择及其强度分析；步进电机的选择及分析。
